Системы пожарной сигнализации



Пожарная сигнализация играет большую роль в  предотвращении  пожаров и сохранности имущества зданий и сооружений.

Системы  пожарной  сигнализации представляют собой сложный комплекс технических средств, предназначенных  для быстрого  и  надежного   обнаружения   зарождающегося   пожара   с   помощью распознавания явлений, сопровождающих  пожар,  таких  как  выделение  тепла, дыма, невидимых продуктов сгорания, инфракрасного излучения и т.п.

 Обычно системы пожарной сигнализации интегрируется в комплекс, объединяющий системы безопасности и инженерные системы здания, обеспечивая достоверной информацией системы оповещения, пожаротушения, дымоудаления, контроля доступа.

В  случае обнаружения  пожара  центральная  станция  должна   выполнять   предписанные действия   по   управлению   системами   автоматики    здания    (отключение вентиляционной  системы,   включение   дымоудаления,   системы   оповещения, световых и звуковых  оповещателей,  запуск  системы  пожаротушения,  останов лифтов,  разблокирование  дверей  и  т.п.).  Это  дает  возможность   людям, находящимся в здании, а также пожарной части или локальному  посту  пожарной охраны объекта предпринять действия, необходимые для  ликвидации  пожара  на стадии его зарождения, и минимизировать наносимый ущерб.

Технические средства пожарной сигнализации условно разделяют на группы по выполняемым функциям: пожарные извещатели, пожарные приборы приемно-контрольные и управления, пожарные оповещатели. Конструктивно технические средства пожарной сигнализации могут быть выполнены в виде блоков, совмещающих в себе функции нескольких устройств, например, приемно-контрольного прибора, прибора управления и источника бесперебойного питания, или в виде отдельных блоков, соединенных линиями связи и рассредоточенных в пространстве. Технические требования к каждой из групп технических средств и методы испытаний определены соответствующим нормативным документом.

Целесообразность использования тех или иных систем определяется требованиями конкретного объекта в зависимости от задач, выполняемых системой на объекте, его геометрических характеристик, необходимости возможностей переконфигурирования и перепрограммирования системы и т.д.

Рассмотрим основные компоненты технических средств системы пожарной сигнализации.

Пожарные извещатели

Пожарный извещатель – специальное техническое устройство, предназначенное для своевременного предупреждения в случае появления очагов возгорания. Иногда его называют датчиком, однако это не совсем правильно, так как датчик – это лишь один из основных элементов, расположенных в пожарном извещателе. Однако, так как в технической документации он именуется зачастую именно «датчик», можно придерживаться этого правила. Извещатели устанавливаются в шлейфы пожарной сигнализации - соединительные линии, прокладываемые от пожарных извещателей до распределительной коробки или приемно-контрольного прибора.

Задачей сигнальных извещателей является преобразование различных проявлений  пожара в электрические сигналы. Приёмно – контрольная станция  после получения сигнала от первичного извещателя включает световую и звуковую сигнализацию и при необходимости автоматические установки пожаротушения и дымоудаления. Скорость срабатывания автоматической пожарной сигнализации в основном определяется скоростью срабатывания первичных извещателей.

Классификация пожарных извещателей

В настоящее время наиболее часто используют тепловые, дымовые, световые и ручные пожарные извещатели.

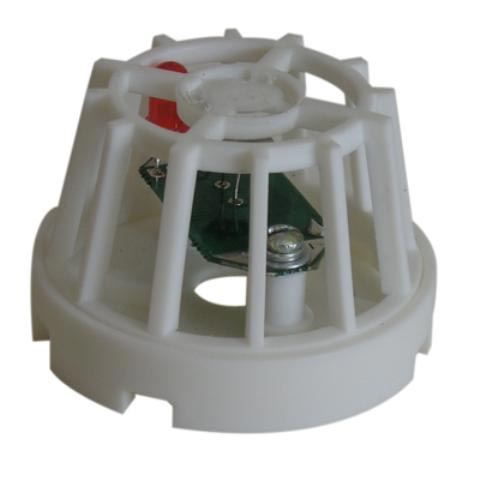

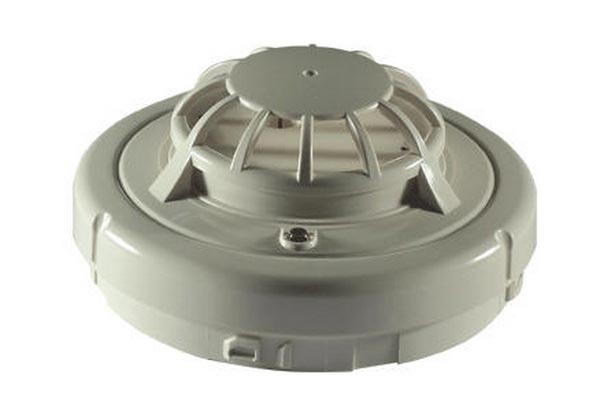

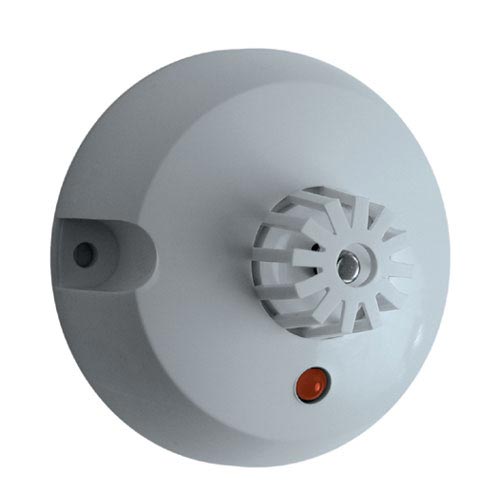

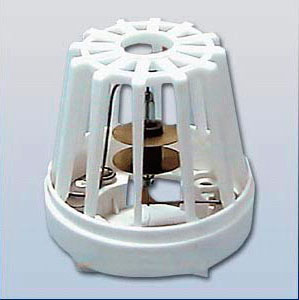

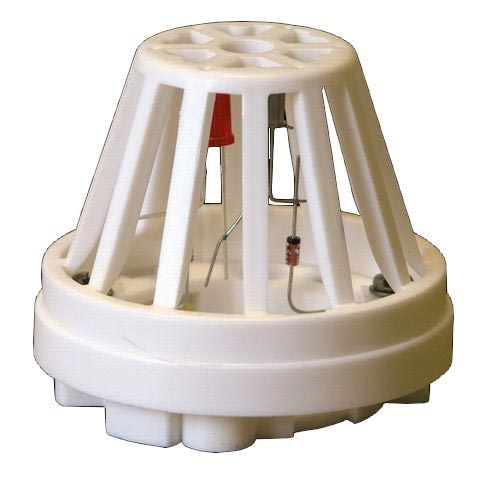

Тепловые извещатели реагируют на резкое изменение температуры в окружающей среде. Как правило, в них устанавливается механизм, способный реагировать на температуру до 75 градусов по Цельсию.







Тепловые дифференциальные извещатели – одни из наиболее распространенных, так как характеризуются оперативностью реагирования и стабильностью в работе. У них внутри располагается пара теплочувствительных элементов. Первый из которых изолирован и никак не контактирует с окружением, второй имеет выход наружу.

По степени территориального охвата контролируемой зоны тепловые извещатели делятся на:

 - точечные;

 - многоточечные;

 - линейные (термокабель).

Точечный извещатель - зто такой извещатель, который реагирует на факторы пожара в компактной зоне.

 Многоточечный пожарный извещатель - это автоматический извещатель, чувствительный элемент которого представляет собой совокупность точечных сенсоров дискретно расположенных на протяжении линии. Шаг их установки определяется требованиями нормативных документов и техническими характеристиками указанными в техническом паспорте изделия.

Термокабель - это извещатель в виде кабеля, который позволяет обнаружить источник тепла в любом месте на всем его протяжении, то есть является единым датчиком непрерывного действия. Термокабель состоит из двух стальных проводников, каждый из которых имеет изолирующее покрытие из теплочувствительного полимера. Проводники скручены вместе по всей длине для создания между ними механического напряжения. Провода спирально обмотаны защитной лентой и помещены в оболочку, предназначенную для защиты от механических повреждений и неблагоприятных условий окружающей среды. При достижении критической температуры терморезисторный материал размягчается, провода начинают контактировать друг с другом, тем самым, инициируя сигнал пожарной тревоги.

 Линейные тепловые пожарные извещатели (термокабель), следует, как правило, прокладывать в непосредственном контакте с пожарной нагрузкой. Линейные тепловые пожарные извещатели допускается устанавливать под перекрытием над пожарной нагрузкой при этом, значения величин, указанных в таблице, не должны превышать соответствующих значений величин, указанных в технической документации изготовителя. Расстояние от извещателя до перекрытия должно быть не менее 15 мм.

Термокабель является искробезопасным пожарным извещателем и возможно его использование в взрывоопасных зонах при соблюдении требований, предъявляемым к искробезопасным устройствам.

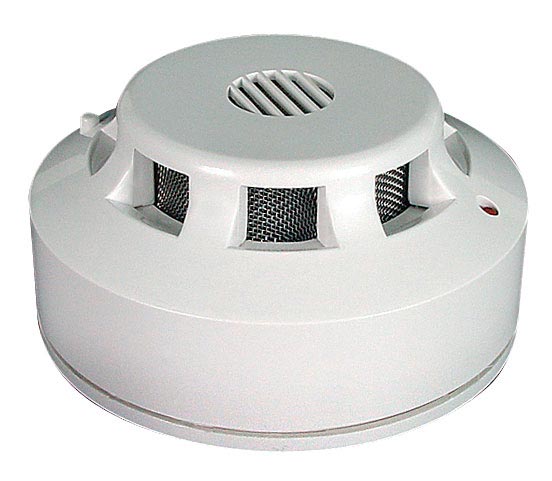

Дымовые извещатели предназначены для обнаружения задымленности при возникновении возгорания в закрытых помещениях. Установка дымовых извещателей производится на потолке, реже на стенах. Возможна установка и на тросу. Способ монтажа выбирается по индивидуальным особенностям помещения.

Дымовой извещатель имеет шайбообразную форму,  состоящую из двух частей: розетки и датчика. На розетке располагаются разъемы для подключения извещателя в шлейф сигнализации.







В датчике  имеется специальная камера,  в которую не проникает свет за счет специально изогнутых стенок,  но легко может проникнуть дым.

В этой камере располагается оптико-электронное устройство и электронная схема обработки сигнала. При попадании дыма в камеру происходит уменьшение внутреннего сопротивления извещателя, что приводит к выдаче извещателем сигнала тревоги.

При возникновении сигнала тревоги световой индикатор на корпусе дымового извещателя загорается ровным красным светом, что является свидетельством сработки дымового извещателя.

Дымовые модели датчиков оповещают о пожаре в том случае, если в окружающей среде резко возрастает концентрация дымовых частиц. Так как дым может характеризоваться по различным параметрам, выделяют несколько типов дымовых пожарных извещателей:

 - точечные;

 - линейные;

 - аспирационные.

Точечный извещатель реагирует на факторы пожара в компактной зоне. Принцип действия точечных оптических извещателей основан на рассеивании серым дымом инфракрасного излучения. Хорошо реагируют на серый дым, выделяющийся при тлении на ранних стадиях пожара. Плохо реагирует на чёрный дым, поглощающий инфракрасное излучение.

 Линейный - это двухкомпонентный извещатель, состоящий из блока приемника и блока излучателя (либо одного блока приемника-излучателя и отражателя), который реагирует на появление дыма между блоком приемника и излучателя. Устройство линейных дымовых пожарных извещателей основано на принципе ослабления электромагнитного потока между разнесенными в пространстве источником излучения и фотоприемником под воздействием частиц дыма. Прибор такого типа состоит из двух блоков, один из которых содержит источник оптического излучения, а другой — фотоприемник. Оба блока располагают на одной геометрической оси в зоне прямой видимости.

Аспирационный извещатель использует принудительный отбор воздуха из защищаемого объёма с мониторингом ультрачувствительными лазерными дымовыми извещателями и  обеспечивает сверхраннее обнаружение критической ситуации. Аспирационные дымовые пожарные извещатели позволяют защитить объекты, в которых невозможно непосредственно разместить пожарный извещатель.
Пожарные аспирационные извещатели часто применяют в помещениях архивов, музеев, складов, серверных, коммутаторных  электронных узлов связи, центров управления,  больничных помещений с высокотехнологичным диагностическим оборудованием, телевизионных центров и радиовещательных станций, компьютерных залов и других помещений с дорогостоящим оборудованием.

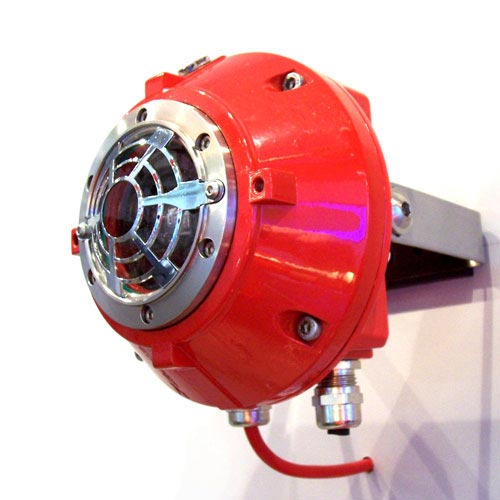

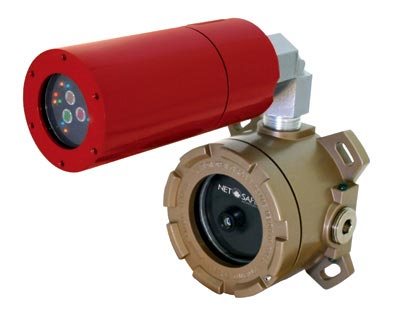

Световые пожарные извещатели основаны на фиксации различных составных частей спектра открытого пламени. Открытый огонь имеет характерное излучение и в ультрафиолетовой, и в инфракрасной частях спектра. Соответственно, выпускаются два типа устройств:

 - ультрафиолетовые – высоковольтный газоразрядный индикатор постоянно контролирует мощность излучения в ультрафиолетовом диапазоне. При появлении открытого огня сильно повышается интенсивность разрядов между электродами индикатора и выдается тревожный сигнал;

 - инфракрасные – с помощью ИК-чувствительного элемента и оптической фокусирующей системы регистрируют характерные всплески ИК-излучения при появлении возгорания.







  Извещатели пламени позволяют защищать наружные зоны большой площади, установки и хранилища, в том числе и во взрывоопасных зонах. Они обеспечивают минимальное время обнаружения загорания материалов, не имеющих стадии тления, например, легко воспламеняющихся жидкостей и пластмасс. Такие извещатели целесообразно применять в случаях, когда горение пламени возникает на начальных стадиях возгорания (например, при горении жидкостей или газов), но они малоэффективны, если пожар начинается с процесса тления. Основными характеристиками извещателей пламени являются дальность действия и угол обзора.

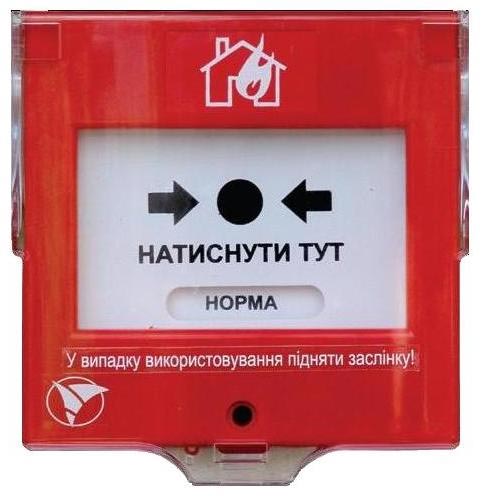

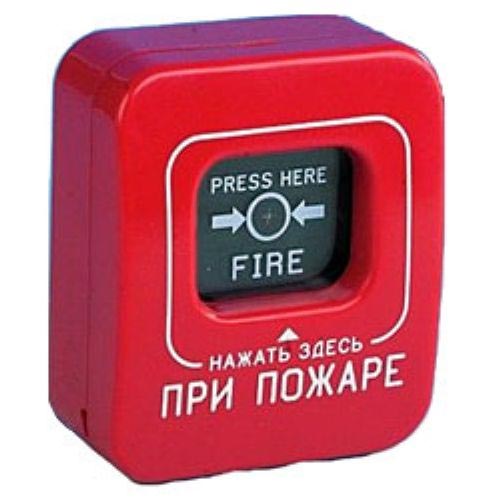

         Ручные пожарные извещатели предназначены для ручного включения сигнала тревоги в системах пожарной сигнализации и пожаротушения. В ручных извещателях не предусмотрена функция обнаружения очага возгорания.  Тревожное извещение передается в электрическую цепь шлейфа сигнализации после обнаружения загорания человеком и нажатия им соответствующей кнопки. Кроме самой кнопки, в  состав ручного извещателя входят индикатор состояния и электронная схема . В функцию электронной начинки может входить преобразование сигнала в форму, понятную приемо-контрольному прибору.







    Ручные пожарные извещатели не обладают функцией обнаружения очага возгорания. Они служат для использования их человеком, обнаружившим признаки пожара, для передачи тревоги по шлейфу сигнализации с помощью пускового механизма.



  Пожарные приборы приемно-контрольные

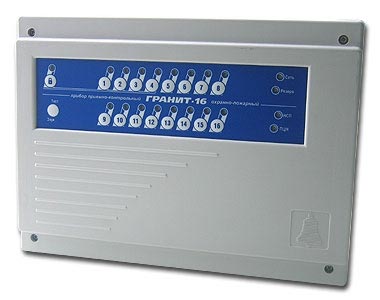

   Приемно-контрольный  прибор – это электронное устройство, предназначенное для опроса состояний подключенных к нему пожарных шлейфов, снабженных пожарными извещателями, анализа этих состояний и формирования соответствующих сигналов (норма, обрыв, короткое замыкание, пожар, внимание) путем размыкания контактов выходных реле. Приемно-контрольный прибор формирует сигналы управления автоматическими средствами пожаротушения, контролирует их состояния, подает сигналы на систему оповещения и управления эвакуацией.



Задание режимов работы ПКП производится с помощью перестановки соответствующих перемычек (джамперов) на плате ПКП или при помощи программатора (пульта управления). К приемно-контрольным приборам может быть подключен автодозвонщик, передатчик тревожных сигналов или GSM модуль, осуществляющие передачу извещений на пульт пожарной охраны или на сотовый телефон заказчика соответственно. Обычно ПКП снабжается встроенным источником питания с возможностью установки аккумулятора, обеспечивающего функционирование системы пожарной сигнализации при отключении внешней сети 220 В. Основным параметром ПКП является количество подключаемых шлейфов пожарной сигнализации.

Пожарные оповещатели

 Пожарный оповещатель — техническое средство пожарной сигнализации, предназначенное для оповещения людей о пожаре. Входит в состав системы оповещения и управления эвакуацией, которая, в свою очередь, является частью системы пожарной сигнализации.

Все пожарные оповещатели подразделяются  на несколько групп в зависимости от того, каким способом оповещения источника пожара они отличаются. Наиболее распространенными на сегодняшний день оповещателями являются: световые, звуковые, речевые, гидравлические, комбинированные.

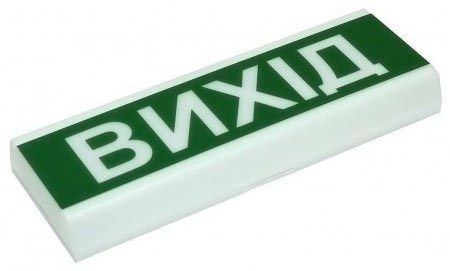

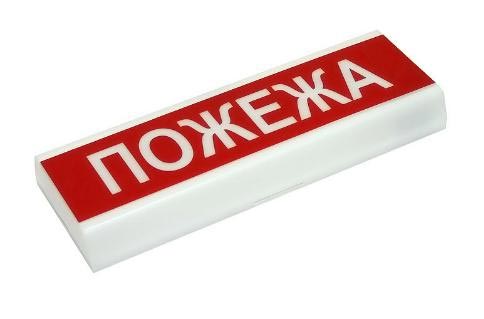

  Световые оповещатели – это устройства в виде светильника, на стекле которого изображен указатель в сторону выхода, или сама надпись «пожар», «выход» и подобные. Они соответственно сообщают человеку о возникновении пожара с помощью вспышек яркого света или различных цветовых вариаций.

Звуковые пожарные оповещатели издают громкий звуковой сигнал, который можно услышать на большом расстоянии.

 Речевые оповещатели – устройства в виде наружных динамиков или автомобильных сирен, которые при тревожном срабатывании от приемно-контрольных приборов при помощи ранее записанного сообщения оповещать про нужные действия в данной ситуации.

Речевые устройства оповещают людей о возникновении пожара специальным записанным ранее сообщением. Специальные тексты записываются в блок памяти или передаются диспетчером в экстренных случаях. Данный способ оповещения, в отличие от сирен звукового оповещения, более благоприятно воздействует на людей, которые понимают, что происходит и что следует делать. Речевой оповещатель помогает направить людей к эвакуационным выходам. Современные речевые оповещатели содержат энергонезависимую память, содержащую заранее записанное сообщение, и встроенный усилитель мощности. В последнее время появились и радиоканальные, беспроводные речевые оповещатели, работающие от встроенных источников питания. Размещают оповещатели на стенах и потолках, встраивая их в общий дизайн помещения.

Гидравлические оповещатели – это специальные устройства, которые способны выдавать звуковые сигналы под воздействием на  гидродвигатель водяного потока.

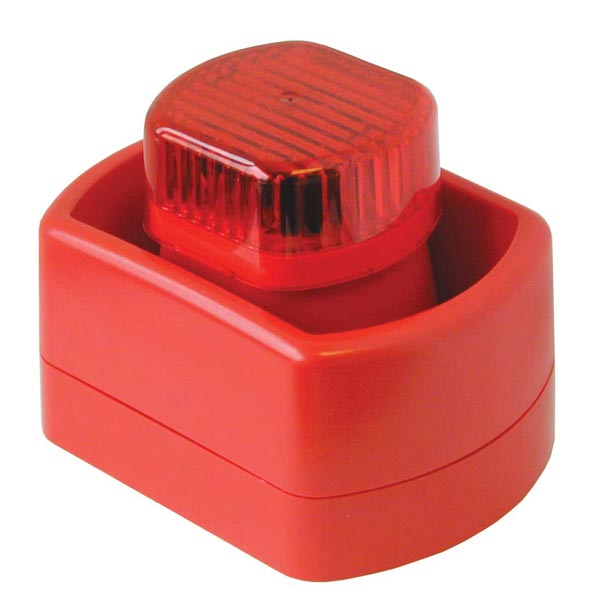

 Комбинированные оповещатели  предназначены для выдачи световых и звуковых сигналов на объектах, оснащенных пожарной сигнализацией. Они могут отличаться друг от друга. Как правило, чаще всего они объединяют в себе звуковой и световой оповещатели. Однако могут быть совмещены и с речевыми, и с гидравлическими устройствами.



Типы систем пожарной сигнализации

Оптимальный выбор технических средств пожарной сигнализации определяется, как правило, такими характеристиками здания, как защищаемая площадь, назначение объекта, характеристика возможного пожара и т.д. Сейчас выделяют три типа систем пожарной сигнализации: неадресные, адресные и адресно-аналоговые.

Принцип работы систем пожарной сигнализации определяется в зависимости от ее типа и, соответственно, от вида формируемого сигнала  пожарной сигнализацией.

Принцип работы неадресных систем заключается в приеме сигнала при срабатывании по одному из признаков пожара пожарных извещателей, установленных в шлейфах приемно-контрольных приборов, и выводе его в виде световых и звуковых сигналов на приемную станцию с указанием номера шлейфа.

В адресных системах анализ состояния окружающей среды и формирование сигнала также производится самим извещателем, но, в дополнение к вышеизложенному, в шлейфе сигнализации реализуется протокол обмена, позволяющий установить, какой именно извещатель сработал. В каждом извещателе или монтажном цоколе расположена схема определения адреса и система определяет конкретное место формирования сигнала о пожаре.

Адресно-аналоговые системы сигнализации является наиболее надежными и представляют собой центр сбора телеметрической информации, поступающей от извещателей. Постоянно ведется мониторинг состояния оборудования и окружающей среды. Так, для теплового извещателя станция постоянно контролирует температуру воздуха в месте его установки, для дымового - концентрацию дыма. По характеру изменения этих параметров именно пожарная станция, а не извещатель, как в случае адресных систем, формирует сигнал о пожаре. Это позволяет существенно повысить достоверность определения очага возгорания. Также адресно-аналоговые системы позволяют, не прерывая работу пожарной сигнализации, программно изменять фиксированный порог чувствительности извещателей при необходимости их адаптации к условиям эксплуатации на конкретном объекте. Отличительной конструктивной особенностью адресной сигнализации является применение кольцевого шлейфа, а также возможность подключение к контрольной панели адресно-аналоговой сигнализации адресных шлейфов.

Весь перечень организационно-технических мероприятий на объекте во время пожара имеет одну главную цель - спасение жизни людей. Поэтому на первое место выходят задачи раннего обнаружения возгорания и оповещения персонала, что и является основной функцией пожарной сигнализации. Выполнение пожарной сигнализацией своих функций обеспечивается различными техническими средствами. Для обнаружения пожара служат автоматические и ручные пожарные извещатели, для обработки, протоколирования информации и формирования управляющих сигналов тревоги - приемно-контрольная аппаратура и приборы.

Кроме этих функций, с помощью приборов управления формируются управляющие сигналы или команды на включение автоматических установок пожаротушения и дымоудаления, систем оповещения о пожаре, отключение технологического, электротехнического, вентиляционного и другого инженерного оборудования объектов.

Целесообразность использования тех или иных систем пожарной сигнализации определяется требованиями конкретного объекта в зависимости от задач, выполняемых системой на объекте, его геометрических характеристик, необходимости возможностей переконфигурирования и перепрограммирования системы.
